증기터빈 발전기 (터빈 종류)

증기터빈 발전기는 공정에 필요한 증기를 얻는 방식에 따라 복수식, 배압식, 추기식으로 구분



전력생산 위주의 일반적인 발전기는 복수터빈 방식을 사용하며, 터빈을 매우 낮은 압력(0.3기압이하)까지 팽창시켜 가능한 많은 전력을 생산한 후 터빈을 나오는 저압의 증기는 복수기에서 냉각



저압의 증기를 필요로 하는 염색단지 등의 열병합발전은 배압터빈방식을 사용하며, 터빈에서는 공정에 필요한 압력(back pressure, 대기압 이상)까지만 팽창시켜 전력을 생산하고 배기 증기는 공정증기로 활용



고압의 증기를 필요로 하는 석유화학단지 등의 열병합발전은 추기터빈방식을 사용하는데, 터빈 내에서 팽창중인 고압의 증기를 우선적으로 추기하여 공정증기로 활용하고 남은 증기로 전력을 생산

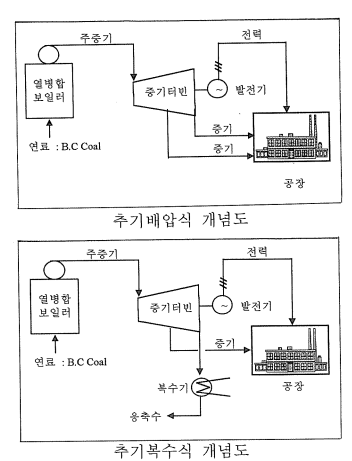

추기식은 저압증기 활용여부에 따라 추기복수식과 추기 배압식으로 구분

• 추기복수식: 고압의 증기만 필요로 하는 경우는 추기이후 남은 터빈 내 증기를 매우 낮은 압력까지 팽창시켜 전력을 얻고 복수기에서 냉각
• 추기배압식: 고압과 저압의 상이한 압력/온도의 증기가 공정에 필요한 경우는 고압증기는 추기방식으로, 저압증기는 배압방식으로 얻음

종합효율이 높은 방식은

(배압방식) 열전비와 종합효율이 높음 > (추기방식) 열전비의 조절이 가능하나 배압방식에 비해 효율은 낮아짐 > (복수방식) 전력위주의 생산을 하기 때문에 종합효율은 낮음
